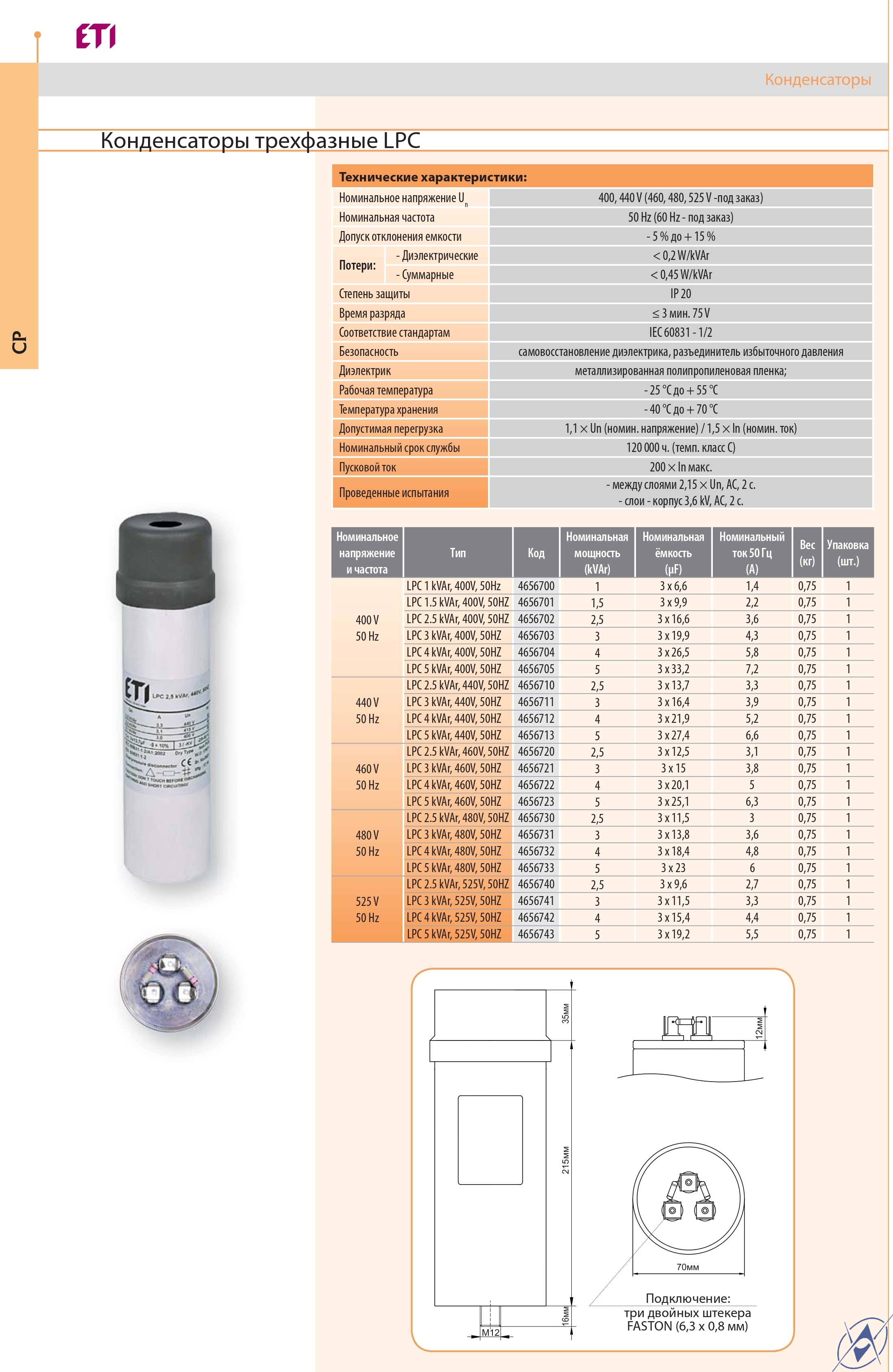

Конденсаторы трёхфазные LPC

Технические характеристики:

Номинальное напряжение Un

400, 440 V (460, 480, 525 V -под заказ)

Номинальная частота

50 Hz (60 Hz - под заказ)

Допуск отклонения емкости

- 5 % дo + 15 %

Потери:

- Диэлектрические

< 0,2 W/kVAr

- Суммарные

< 0,45 W/kVAr

Степень защиты

IP 20

Время разряда

≤ 3 мин. 75 V

Безопасность

cамовосстановление диэлектрика, разъединитель избыточного давления

Диэлектрик

металлизированная полипропиленовая пленка;

Рабочая температура

- 25 °C до + 55 °C

Температура хранения

- 40 °C дo + 70 °C

Номинальное напряжение и частота

Тип

Код

Номинальная мощность (kVAr)

Номинальная ёмкость

(μF)

Номинальный ток 50 Гц

(А)

Вес (кг)

400 V

50 Hz

LPC 1 kVAr, 400V, 50Hz

4656700

1

3 x 6,6

1,4

0,75

LPC 1.5 kVAr, 400V, 50HZ

4656701

1,5

3 x 9,9

2,2

0,75

LPC 2.5 kVAr, 400V, 50HZ

4656702

2,5

3 x 16,6

3,6

0,75

LPC 3 kVAr, 400V, 50HZ

4656703

3

3 x 19,9

4,3

0,75

LPC 4 kVAr, 400V, 50HZ

4656704

4

3 x 26,5

5,8

0,75

LPC 5 kVAr, 400V, 50HZ

4656705

5

3 x 33,2

7,2

0,75

440 V

50 Hz

LPC 2.5 kVAr, 440V, 50HZ

4656710

2,5

3 x 13,7

3,3

0,75

LPC 3 kVAr, 440V, 50HZ

4656711

3

3 x 16,4

3,9

0,75

LPC 4 kVAr, 440V, 50HZ

4656712

4

3 x 21,9

5,2

0,75

LPC 5 kVAr, 440V, 50HZ

4656713

5

3 x 27,4

6,6

0,75

460 V

50 Hz

LPC 2.5 kVAr, 460V, 50HZ

4656720

2,5

3 x 12,5

3,1

0,75

LPC 3 kVAr, 460V, 50HZ

4656721

3

3 x 15

3,8

0,75

LPC 4 kVAr, 460V, 50HZ

4656722

4

3 x 20,1

5

0,75

LPC 5 kVAr, 460V, 50HZ

4656723

5

3 x 25,1

6,3

0,75

480 V

50 Hz

LPC 2.5 kVAr, 480V, 50HZ

4656730

2,5

3 x 11,5

3

0,75

LPC 3 kVAr, 480V, 50HZ

4656731

3

3 x 13,8

3,6

0,75

LPC 4 kVAr, 480V, 50HZ

4656732

4

3 x 18,4

4,8

0,75

LPC 5 kVAr, 480V, 50HZ

4656733

5

3 x 23

6

0,75

525 V

50 Hz

LPC 2.5 kVAr, 525V, 50HZ

4656740

2,5

3 x 9,6

2,7

0,75

LPC 3 kVAr, 525V, 50HZ

4656741

3

3 x 11,5

3,3

0,75

LPC 4 kVAr, 525V, 50HZ

4656742

4

3 x 15,4

4,4

0,75

LPC 5 kVAr, 525V, 50HZ

4656743

5

3 x 19,2

5,5

0,75

Un(V)

fn(Hz)

Тип

Код

Ном. мощность Qn

(kVAr)

Ном. ёмкость Cn

(μF)

Ном. ток In

50Гц

(А)

D-диаметр х

H-высота

(мм)

Сечение подкл. проводн. (мм2)

Вес (кг)

400 V

50 Hz

LPC 10 kVAr, 400V, 50HZ

4656750

10

3 x 66,3

14,4

85 x 215

6

1,6

LPC 12.5 kVAr, 400V, 50HZ

4656751

12,5

3 x 82,9

18

100 x 215

10

2,2

LPC 15 kVAr, 400V, 50HZ

4656752

15

3 x 99,5

21,7

100 x 215

10

2,2

LPC 20 kVAr, 400V, 50HZ

4656753

20

3 x 132,6

28,9

100 x 215

10

2,2

LPC 25 kVAr, 400V, 50HZ

4656754

25

3 x 165,8

36,1

100 x 300

10

2,9

LPC 30 kVAr, 400V, 50HZ

4656755

30

3 x 198,9

43,3

120 x 300

25

3,9

LPC 40 kVAr, 400V, 50HZ

4656756

40

3 x 265,3

57,7

136 x 300

50

5,1

LPC 50 kVAr, 400V, 50HZ

4656757

50

3 x 331,6

72,2

136 x 300

50

5,1

440 V

50 Hz

LPC 10 kVAr, 440V, 50HZ

4656760

10

3 x 54,8

13,1

85 x 215

6

1,6

LPC 12.5 kVAr, 440V, 50HZ

4656761

12,5

3 x 68,5

16,4

100 x 215

10

2,2

LPC 15 kVAr, 440V, 50HZ

4656762

15

3 x 82,2

19,7

100 x 215

10

2,2

LPC 20 kVAr, 440V, 50HZ

4656763

20

3 x 109,6

26,2

100 x 300

10

2,9

LPC 25 kVAr, 440V, 50HZ

4656764

25

3 x 137

32,8

100 x 300

10

2,9

LPC 30 kVAr, 440V, 50HZ

4656765

30

3 x 164,4

39,4

120 x 300

25

3,9

LPC 40 kVAr, 440V, 50HZ

4656766

40

3 x 219,2

52,5

136 x 300

50

5,1

LPC 50 kVAr, 440V, 50HZ

4656767

50

3 x 274

65,6

136 x 300

50

5,1

460 V

50 Hz

LPC 10 kVAr, 460V, 50HZ

4656770

10

3 x 50,1

12,6

85 x 215

6

1,6

LPC 12.5 kVAr, 460V, 50HZ

4656771

12,5

3 x 62,7

15,7

100 x 215

10

2,2

LPC 15 kVAr, 460V, 50HZ

4656772

15

3 x 75,2

18,8

100 x 215

10

2,2

LPC 20 kVAr, 460V, 50HZ

4656773

20

3 x 100,3

25,1

100 x 300

10

2,9

LPC 25 kVAr, 460V, 50HZ

4656774

25

3 x 125,4

31,4

100 x 300

10

2,9

LPC 30 kVAr, 460V, 50HZ

4656775

30

3 x 150,4

37,7

120 x 300

25

3,9

LPC 30.8 kVAr, 460V, 50HZ

4656776

30,8

3 x 154,4

38,7

120 x 300

25

3,9

LPC 40 kVAr, 460V, 50HZ

4656777

40

3 x 200,6

50,2

136 x 300

50

5,1

LPC 50 kVAr, 460V, 50HZ

4656778

50

3 x 250,7

62,8

136 x 300

50

5,1

480 V

50 Hz

LPC 10 kVAr, 480V, 50HZ

4656780

10

3 x 46,1

12

85 x 215

6

1,6

LPC 12.5kVAr, 480V, 50HZ

4656781

12,5

3 x 57,6

15

100 x 215

10

2,2

LPC 15 kVAr, 480V, 50HZ

4656782

15

3 x 69,1

18

100 x 215

10

2,2

LPC 20 kVAr, 480V, 50HZ

4656783

20

3 x 92,1

24,1

100 x 300

10

2,9

LPC 25 kVAr, 480V, 50HZ

4656784

25

3 x 115,1

30,1

120 x 300

25

3,9

LPC 30 kVAr, 480V, 50HZ

4656785

30

3 x 138,2

36,1

120 x 300

25

3,9

LPC 40 kVAr, 480V, 50HZ

4656786

40

3 x 184,2

48,1

136 x 300

50

5,1

LPC 50 kVAr, 480V, 50HZ

4656787

50

3 x 230,3

60,1

136 x 300

50

5,1

525 V

50 Hz

LPC 10 kVAr, 525V, 50HZ

4656790

10

3 x 38,5

11

85 x 215

6

1,6

LPC 12.5kVAr, 525V, 50HZ

4656791

12,5

3 x 48,1

13,7

100 x 215

10

2,2

LPC 15 kVAr, 525V, 50HZ

4656792

15

3 x 57,7

16,5

100 x 215

10

2,2

LPC 20 kVAr, 525V, 50HZ

4656793

20

3 x 77

22

100 x 300

10

2,9

LPC 25 kVAr, 525V, 50HZ

4656794

25

3 x 96,2

27,5

100 x 300

10

2,9

LPC 30 kVAr, 525V, 50HZ

4656795

30

3 x 115,5

33

120 x 300

25

3,9

LPC 40 kVAr, 525V, 50HZ

4656796

40

3 x 154

44

136 x 300

50

5,1

LPC 50 kVAr, 525V, 50HZ

4656797

50

3 x 192,5

55

136 x 300

50

5,1
