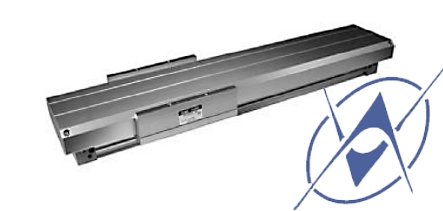

Пневмоцилиндр MY1MW/MY1CW
Документация
Описание
Бесштококрый ленточный цилиндр с защитной крышкой
- Превосходная защита от попадания пыли и влаги
- Крышка не ухудшает рабочие характеристики цилиндра
- Боковые пылезащитные уплотнения существенно улучшают защиту от проникновения пыли и влаги
- Элементы крышки и пылезащитного уплотнения могут быть установлены на существующие серии MY1M/MY1C
- На моделях ø25~40 могут быть установлены влагостойкие электронные датчики положения
Технические характеристики
|
Диаметр цилиндра (мм) |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
|
|
Среда |
Очищенный сжатый воздух с содержанием масла или без него |
|||||||
|
Принцип действия |
Двустороннего действия |
|||||||
|
Рабочее давление (МПа) |
MY1MW |
0.15~0.8 |
||||||
|
MY1CW |
0.1~0.8 |
|||||||
|
Испытательное давление (МПа) |
1.2 |
|||||||
|
Температура рабочей и окружающей среды (°С) |
5~60 |
|||||||
|
Демпфирование |
Пневматический демпфер |
|||||||
|
Смазка |
Не требуется |
|||||||
|
Допуск на длину хода |
до 1000: 0/+1.8 от 1001 до 3000: 0/+2.8 |
до 2700: 0/+1.8 от 2701 до 5000: 0/+2.8 |
||||||
|
Присоединительные размеры |
Переднее/Боковое присоединение |
М5 |
Rc1/8 |
Rc1/4 |
Rc3/8 |
|||
|
Нижнее присоединение |
ø4 |
ø5 |
ø6 |
ø8 |
ø10 |
ø11 |
||
