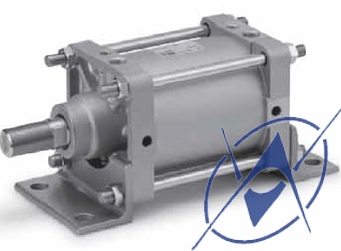

Пневмоцилиндр CS2
Документация
Описание
- Присоединительные габаритные и установочные размеры, такие же, как у CS1, что обеспечивает взаимозаменяемость пневмоцилиндров
- Характеристики давления и скорости хода аналогичны CS1
- Значительное снижение веса по сравнению с CS1 благодаря использованию крышек из алюминия (например в исполнении 0125 с ходом 100 мм вес уменьшен более чем на 50%)
- В стандартном исполнении предусмотрено пневм. демпфирование конечных положений.
- Более рациональная компоновка: регулировочный винт пневматического демпфера расположен рядом с присоединительным отверстием
- Смазка не требуется
- Возможность установки датчиков положения
Технические характеристики
|
Диаметр поршня, мм |
125 |
140 |
160 |
|
Диаметр поршневого штока, мм |
32 |
38 |
|
|
Резьба поршневого штока |
М30х1.5 |
М36х1.5 |
|
|
Присоединительная резьба |
Ас 1/2, G1/2 |
Ас 3/4, G1/2 |
|
|
Среда |
Очищенный сжатый воздух с содержанием масла или без него |
||
|
Испытательное давление, МПа |
1.57 |
||
|
Диапазон рабочих давлений, МПа |
0.05 N 0.97 |
||
|
Скорость хода поршня, мм/с |
50 N 500 |
||
|
Демпфирование |
Пневматическое |
||
|
Температура рабочей и окружающей среды, ' С |
О N 70 (не допускать замерзания) О N 60 - для исполнений с датчиками положения |
||
