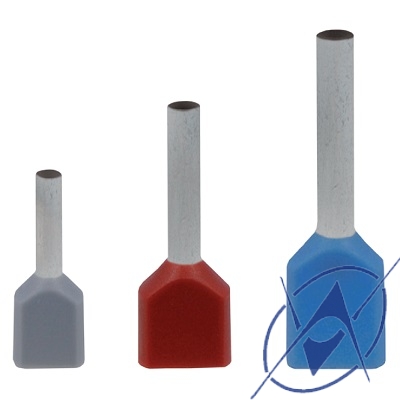

Втулочные наконечники типа HI 2X.. с изоляцией (двойные)
Предназначены для совместного удержания двух многожильных проводов.
|
Материал: |
Медь (Cu) |
|
Покрытие контакта: |
гальваническое лужение |
|
Электрический монтаж: |
обжим |
|
Механический монтаж: |
на провод |
|
Версия наконечника: |
Изолированный |
|
Изоляция |
Полиамид или полипропилен |
|
Тип наконечника: |
втулочные / двойные |
|
Кол-во в пачке: |
500 шт / 100 штук |
* Представлен также стандарт DIN 46228/4 (касается только медной части наконечника)
|
Тип |
Арт. Ergom |
Сечение [mm²] |
AWG cross-section |
L1 |
L2 |
d1 |
C x B |
s1 |
s2 |
Цвет изоляции |
|
HI 2X0,5/8 (500 PCS) |
E08KH-02020100101 |
2x0,5 |
2x20 |
15,0 |
8 |
1,4 |
2,5x4,7 |
0,15 |
0,25 |
orange |
|
HI 2X0,5/8 DIN (500 PCS) |
E08KH-02020100201 |
2x0,5 |
2x20 |
15,0 |
8 |
1,4 |
2,5x4,7 |
0,15 |
0,25 |
white |
|
HI 2X0,75/8 (500 PCS) |
E08KH-02020100301 |
2x0,75 |
2x20 |
15,0 |
8 |
1,7 |
2,8x5 |
0,15 |
0,25 |
white |
|
HI 2X0,75/8 DIN (500 PCS) |
E08KH-02020100501 |
2x0,75 |
2x20 |
15,0 |
8 |
1,7 |
2,8x5 |
0,15 |
0,25 |
grey |
|
HI 2X0,75/8 F (500 PCS) |
E08KH-02020100701 |
2x0,75 |
2x20 |
15,0 |
8 |
1,7 |
2,8x5 |
0,15 |
0,25 |
blue |
|
HI 2X0,75/10 (500 PCS) |
E08KH-02020100401 |
2x0,75 |
2x20 |
17,0 |
10 |
1,7 |
2,8x5 |
0,15 |
0,25 |
white |
|
HI 2X0,75/10 DIN (500 PCS) |
E08KH-02020100601 |
2x0,75 |
2x20 |
17,0 |
10 |
1,7 |
2,8x5 |
0,15 |
0,25 |
grey |
|
HI 2X0,75/10 F (500 PCS) |
E08KH-02020100801 |
2x0,75 |
2x20 |
17,0 |
10 |
1,7 |
2,8x5 |
0,15 |
0,25 |
blue |
|
HI 2X1/8 (500 PCS) |
E08KH-02020100901 |
2x1 |
2x18 |
15,0 |
8 |
1,95 |
3,4x5,4 |
0,15 |
0,30 |
yellow |
|
HI 2X1/8 DIN (500 PCS) |
E08KH-02020101101 |
2x1 |
2x18 |
15,0 |
8 |
1,95 |
3,4x5,4 |
0,15 |
0,30 |
red |
|
HI 2X1/10 (500 PCS) |
E08KH-02020101001 |
2x1 |
2x18 |
17,0 |
10 |
1,95 |
3,4x5,4 |
0,15 |
0,30 |
yellow |
|
HI 2X1/10 DIN (500 PCS) |
E08KH-02020101201 |
2x1 |
2x18 |
17,0 |
10 |
1,95 |
3,4x5,4 |
0,15 |
0,30 |
red |
|
HI 2X1,5/8 (500 PCS) |
E08KH-02020101301 |
2x1,5 |
2x16 |
16,0 |
8 |
2,2 |
3,6x6,6 |
0,15 |
0,30 |
red |
|
HI 2X1,5/8 DIN (500 PCS) |
E08KH-02020101501 |
2x1,5 |
2x16 |
16,0 |
8 |
2,2 |
3,6x6,6 |
0,15 |
0,30 |
black |
|
HI 2X1,5/12 (500 PCS) |
E08KH-02020101401 |
2x1,5 |
2x16 |
20,0 |
12 |
2,2 |
3,6x6,6 |
0,15 |
0,30 |
red |
|
HI 2X1,5/12 DIN (500 PCS) |
E08KH-02020101601 |
2x1,5 |
2x16 |
20,0 |
12 |
2,2 |
3,6x6,6 |
0,15 |
0,30 |
black |
|
HI 2X2,5/10 (500 PCS) |
E08KH-02020101701 |
2x2,5 |
2x14 |
18,5 |
10 |
2,8 |
4,2x7,8 |
0,20 |
0,30 |
blue |
|
HI 2X2,5/10 F (500 PCS) |
E08KH-02020101901 |
2x2,5 |
2x14 |
18,5 |
10 |
2,8 |
4,2x7,8 |
0,20 |
0,30 |
grey |
|
HI 2X2,5/13 (500 PCS) |
E08KH-02020101801 |
2x2,5 |
2x14 |
21,5 |
13 |
2,8 |
4,2x7,8 |
0,20 |
0,30 |
blue |
|
HI 2X2,5/13 F (500 PCS) |
E08KH-02020102001 |
2x2,5 |
2x14 |
21,5 |
13 |
2,8 |
4,2x7,8 |
0,20 |
0,30 |
grey |
|
HI 2X4/12 F (100 PCS) |
E08KH-02020102201 |
2x4 |
2x12 |
23,0 |
12 |
3,7 |
4,9x8,9 |
0,20 |
0,40 |
orange |
|
HI 2X6/14 (100 PCS) |
E08KH-02020102301 |
2x6 |
2x10 |
26,0 |
14 |
4,8 |
6,9x10,0 |
0,20 |
0,40 |
black |
|
HI 2X6/14 DIN (100 PCS) |
E08KH-02020102401 |
2x6 |
2x10 |
26,0 |
14 |
4,8 |
6,9x10,0 |
0,20 |
0,40 |
yellow |
|
HI 2X6/14 F (100 PCS) |
E08KH-02020102501 |
2x6 |
2x10 |
26,0 |
14 |
4,8 |
6,9x10,0 |
0,20 |
0,40 |
green |
|
HI 2X10/14 (100 PCS) |
E08KH-02020102601 |
2x10 |
2x8 |
26,0 |
14 |
6,4 |
7,2x13 |
0,20 |
0,40 |
ivory |
|
HI 2X10/14 DIN (100 PCS) |
E08KH-02020102701 |
2x10 |
2x8 |
26,0 |
14 |
6,4 |
7,2x13 |
0,20 |
0,40 |
red |
|
HI 2X10/14 F (100 PCS) |
E08KH-02020102801 |
2x10 |
2x8 |
26,0 |
14 |
6,4 |
7,2x13 |
0,20 |
0,40 |
brown |
|
HI 2X16/14 (50 PCS) |
E08KH-02020102901 |
2x16 |
2x6 |
30,0 |
14 |
8,2 |
9,6x18,4 |
0,20 |
0,40 |
green |
|
HI 2X16/14 DIN (50 PCS) |
E08KH-02020103001 |
2x16 |
2x6 |
30,0 |
14 |
8,2 |
9,6x18,4 |
0,20 |
0,40 |
blue |
|
HI 2X16/14 F (50 PCS) |
E08KH-02020103101 |
2x16 |
2x6 |
30,0 |
14 |
8,2 |
9,6x18,4 |
0,20 |
0,40 |
ivory |
