Тип 8806 Многоходовой мембранный клапан Robolux с многократным подключением, блоком управления и обратными сигналами

Оставьте ваш номер, наш менеджер свяжется с вами
Другие файлы
Описание
  • Снижение затрат на монтаж
  • Снижение числа клапанов и сварных швов
  • Бесконтактная регистрация положения клапана
  • Цветная индикация и интерфейс шины AS-Interface (дополнительно)

Описание типа

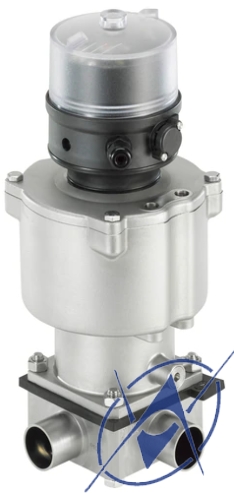

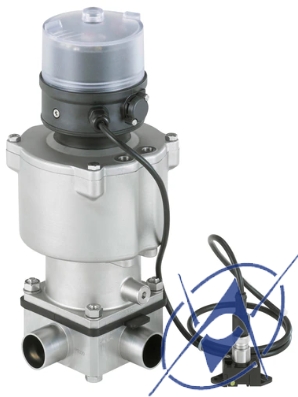

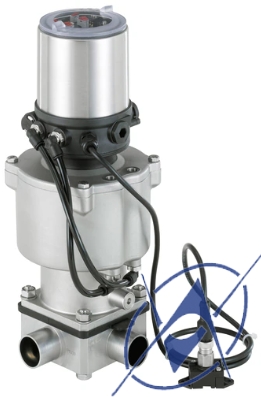

Прибор типа 8806 состоит из многоходового мембранного пневмоклапана с многократным включением Robolux типа 2036 и устройства обратной связи типа 8685 или распределительной головки типа 8686.

Тип 2036:

  • Высокая эффективность работы устройства
  • Низкие затраты на установку
  • Меньшее количество клапанов и сварных соединений
  • Корпус из нержавеющей стали в различных модификациях
  • Допуски FDA, CE, USP V, USP VI, ATEX/IECEx, 3.1

Описание типа

Этот многоходовой мембранный клапан был разработан для управления сверхчистыми, стерильными, асептическими, паровыми и безразборными средами. Это обеспечивает оптимальный отбор проб, дренаж и распределение критически важных технологических сред. Программа клапанов основана на запатентованной технологии Robolux, при которой диафрагма приводит в действие две поперечины. Благодаря этой концепции исключаются мертвые зоны и уменьшается объем потока. Корпус клапана выточен из блока нержавеющей стали. Высококачественные диафрагмы доступны из различных материалов и сертифицированы по классу VI USP. Клапан управляется сжатым воздухом. Благодаря специальным индикаторам обратной связи по положению и головкам управления Robolux может быть идеально интегрирован в концепцию децентрализованной автоматизации Bürkert. Все клапаны поставляются с сертификатом 3.1, монтажным чертежом и инструкцией по эксплуатации.

Тип 8685 и Тип 8686

  • Бесконтактное определение положения клапана
  • Индикация состояния с цветной подсветкой (опция)
  • Шинный AS-интерфейс коммуникации датчиков и исполнительных устройств (опция)
  • Исполнение согласно ATEX / IECEx

Описание типа

Датчик положения типа 8685 и управляющая головка типа 8686 оптимизированы для интегрированной установки на сервоклапанах с пневматическим приводом типа 2036 Robolux. Через DIP-переключатель может производиться приведение в соответствие с тем или иным размером привода. В компактном блоке устройства берут на себя выполнение функций автоматизации для обеих управляемых независимо друг от друга половин привода. В зависимости от конфигурации электрическая и оптическая сигнализация положения осуществляется посредством бесконтактных датчиков и мощных светодиодов, пневматическое управление поршнями привода через интегрированные пилотные клапаны и AS-интерфейс коммуникации датчиков и исполнительных устройств. Использование соответствующих переключающих усилителей с гальванической развязкой и блоков управления клапанами обеспечивает искробезопасное исполнение по стандарту Namur. Компактные корпуса отличаются гигиеничной конструкцией, материалами, устойчивыми к воздействию чистящих средств и зарекомендовавшей себя на практике защитой оболочки с высокой степенью. Встроенный фильтр приточного воздуха дополнительно обеспечивает функцию пневматического переключения при наличии управляющей головки типа 8686 в отношении грубых загрязнений в системе подачи сжатого воздуха.
