Контроллер PFC200; 2-е поколение; 2 порта ETHERNET, RS-232/-485; Telecontrol; Ext.Temp. артикул 750-8212/025-001
Документация
Описание
арт. 750-8212/025-001

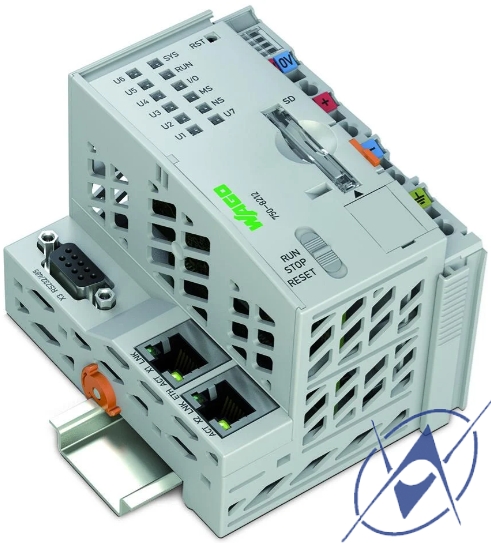

Контроллер PFC200 — это компактный ПЛК для модульной системы ввода-вывода WAGO. Помимо сетевых интерфейсов и интерфейсов полевой шины, контроллер поддерживает все цифровые, аналоговые и специальные модули серии 750/753.
Два интерфейса ETHERNET и встроенный коммутатор обеспечивают проводку по линейной топологии.
Встроенный веб-сервер предоставляет параметры конфигурации пользователя и отображает информацию о состоянии PFC200.
Программирование по IEC 61131-3
- Программируется через WAGO-I/O-PRO V2.3 или e!COCKPIT
- Прямое подключение модулей ввода-вывода WAGO
- 2 порта ETHERNET (настраиваемый), RS-232/485
- Операционная система Linux с патчем RT-Preempt
- Конфигурация через CODESYS или веб-интерфейс управления
Технические данные
| Коммуникация | Modbus TCP ведущий/ведомый Modbus (UDP), библиотека WagoAppPlcModbus Modbus (RTU), библиотека WagoAppPlcModbus ETHERNET Адаптер EtherNet/IP TM Scanner EtherNet/IP TM EtherCAT® Master OPC UA Server/Client OPC UA Pub/Sub (можно установить позже) MQTT Протоколы телеуправления Последовательный интерфейс RS-232 Интерфейс RS-485 BACnet/IP, требуется дополнительная лицензия |
| Ethernet-протоколы | DHCP DNS NTP FTP FTPS SNMP HTTP HTTPS SSH |
| Протоколы телеуправления | МЭК 60870 МЭК 61850 DNP3 МЭК 60870-5-101/-103/-104 МЭК 61400-25 МЭК 61850-7 DNP3 |
| Визуализация | Web-Visu Web Visu |
| Операционная система | Linux реального времени (с патчем RT-Preempt) |
| Процессор | Кортекс А8; 1 ГГц |
| Языки программирования согласно IEC 61131-3 | Список инструкций (IL) Лестничная диаграмма (LD) Диаграмма функциональных блоков (FBD) Схема непрерывных функций (CFC) Структурированный текст (ST) Схема последовательных функций (SFC) |
| Среда программирования | CODESYS V3.5, начиная с версии прошивки 23 e! COCKPIT (на основе CODESYS V3), до версии прошивки 22 WAGO-I/O- PRO V2.3 (на основе CODESYS V2.3), до версии прошивки 22 WAGO-I/O- PRO V2.3 (на основе КОДЕСИС V2.3) |
| Варианты конфигурации | CODESYS V3 e! COCKPIT WAGO-I/O- CHECK Веб-управление e!RUNTIME Library Библиотека CODESYS WAGO-I/O- CHECK Веб-управление e!RUNTIME Library Библиотека CODESYS |
| Скорость передачи данных (связь/полевая шина 1) | 10/100 Мбит/с |
| Скорость передачи данных | ETHERNET: 10/100 Мбит/с |
| Среда передачи (связь/полевая шина) | ETHERNET: витая пара S-UTP; 100 Ом; Кот. 5; максимальная длина кабеля 100 м |
| Основная память (ОЗУ) | 512 МБ |
| Внутренняя память (флеш) | 4096 МБ |
| Энергонезависимая аппаратная память | 128 Кбайт |
| Память программ | CODESYS V2: 16 МБ; CODESYS V3: 32 МБ |
| Память данных | CODESYS V2: 64 МБ; CODESYS V3: 128 МБ |
| Энергонезависимая память программного обеспечения | 128 Кбайт |
| Энергонезависимая память программного обеспечения | 128. Кбайт |
| Тип карты памяти | SD и SDHC до 32 ГБ (все гарантированные свойства действительны только с картой памяти WAGO) |
| Слот для карты памяти | Механизм «Push-push»; Крышка (пломбируемая) |
| Количество модулей на узел (макс.) | 250 |
| Количество модулей без расширения шины (макс.) | 64 |
| Входной и выходной образ процесса (внутренний) макс. | 1000 слов/1000 слов |
| Входной и выходной образ процесса (Modbus®) макс. | CODESYS V2: 1000 слов/1000 слов; CODESYS V3: 32000 слов/32000 слов |

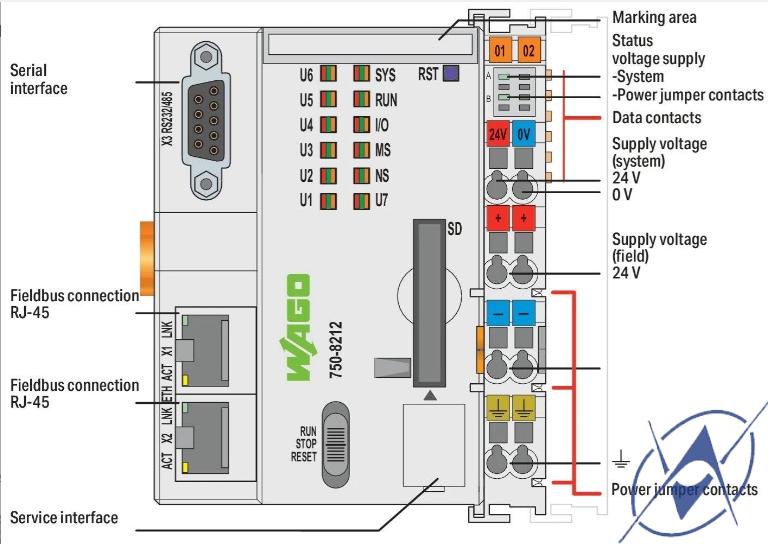

| Индикаторы | Светодиод (SYS, RUN, I/O, U1 … U7) красный/зеленый/оранжевый: состояние системы, программы, локальной шины данных, состояние программируется пользователем (может использоваться через библиотеку CODESYS); Зеленый светодиод (A, B): состояние источника питания системы, местного источника питания. |
| Напряжение питания (система) | 24 В постоянного тока (-25 … +30 %); через съемный разъем (соединение CAGE CLAMP® ) |
| Входной ток (тип.) при номинальной нагрузке (24 В) | 550 мА |
| Суммарный ток (питание системы) | 1700 мА |
| Напряжение питания (поле) | 24 В постоянного тока (-25 … +30 %); через контакты силовой перемычки |
| Допустимая токовая нагрузка (контакты силовой перемычки) | 10 А |
| Количество отходящих контактов силовой перемычки | 3 |
| Изоляция | 500 В система/поле |
Данные подключения
| Технология подключения: связь/полевая шина | Modbus (TCP, UDP): 2 разъема RJ-45; Modbus® RTU: 1 разъем D-sub 9; Последовательный интерфейс RS-232: 1 разъем D-sub 9; Интерфейс RS-485: 1 разъем D-sub 9; Протокол телеуправления IEC 60870-5-101/-103: 1 разъем D-sub 9; Протокол телеуправления IEC 60870-5-104: 1 x RJ-45; Протокол телеуправления IEC 61850: 1 x RJ-45; Протокол телеуправления DNP3: 1 разъем RJ-45 или D-sub 9 |
| Технология подключения: питание системы | 2 зажима CAGE CLAMP® |
| Технология подключения: местная поставка | 6 зажимов CAGE CLAMP® |
| Тип соединения 1 | Системное/местное питание |
| Твердый проводник | 0,08 … 2,5 мм² / 28 … 14 AWG |
| Многожильный проводник | 0,08 … 2,5 мм² / 28 … 14 AWG |
| Длина полосы | 8…9 мм / 0,31…0,35 дюйма |
| Технология подключения: конфигурация устройства | 1 штекерный разъем; 4-полюсный |
Требования к окружающей среде
| Температура окружающей среды (эксплуатация) | -20…+60 °С |
| Температура окружающей среды (хранение) | -40…+85 °С |
| Тип защиты | IP20 |
| Степень загрязнения | 2 по МЭК 61131-2 |
| Рабочая высота | без температурного снижения: 0 … 2000 м; с температурным снижением: 2000 … 5000 м (0,5 К/100 м); 5000 м (макс.) |
| Относительная влажность (без конденсата) | 95 % |
| Относительная влажность (с конденсацией) | Кратковременная конденсация в соответствии с классом 3K6/IEC EN 60721-3-3 и E-DIN 40046-721-3 с учетом диапазона температур от −20 до +60 °C (за исключением осадков, переносимых ветром, образования воды и льда). ) |
| Монтажное положение | любой |
| Тип крепления | DIN-рейка 35 |
| Виброустойчивость | 4 г согласно IEC 60068-2-6 |
