Описание

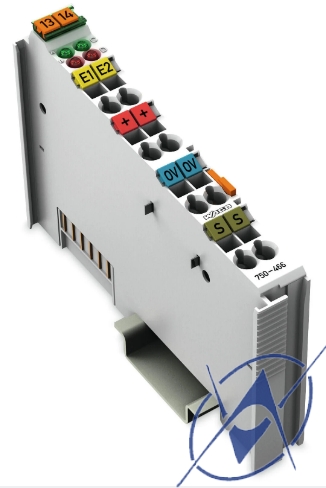

арт. 750-466

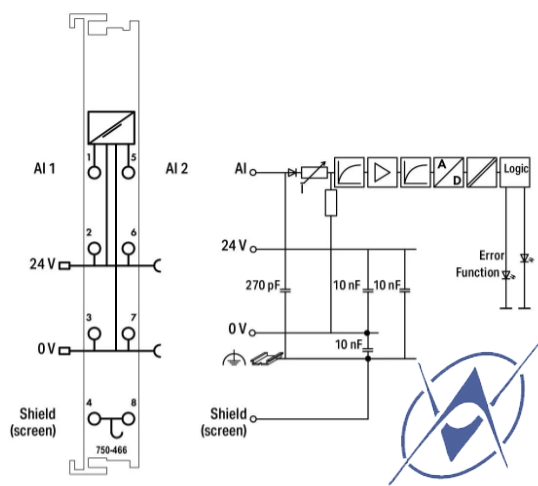

Модуль аналогового ввода питает полевые преобразователи сигналов и передает гальванически изолированные аналоговые сигналы в шинную систему.
Полевое питание 24 В поступает от силовых перемычек модуля.
Экран напрямую соединяется с DIN-рейкой.
Этот модуль питает 2-проводные преобразователи сигналов без отдельного источника питания.
Технические данные
| Количество аналоговых входов | 2 |
| Общее количество каналов (модуль) | 2 |
| Тип сигнала | Текущий |
| Тип сигнала (текущий) | 4 … 20 мА постоянного тока |

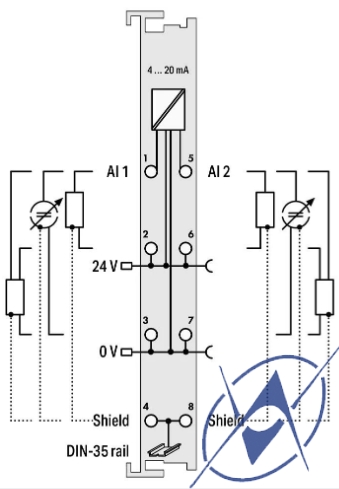

| Подключение датчика | 2 х (2-проводная, 3-проводная) |
| Входное напряжение (макс.) | 10 В |
| Характеристики сигнала | односторонний |
| Разрешение [бит] | 12 бит |
| Входное сопротивление (макс.) | 220 Ом |
| Ширина данных | 2 x 16-битные данные; 2 x 8-битный контроль/статус (опционально) |
| Время преобразования (тип.) | 2 мс |
| Ошибка измерения (опорная температура) | 25 °С |
| Погрешность измерения, отклонение (макс.) от верхнего значения диапазона | 0,2 % |
| Температурная погрешность (макс.) верхнего значения диапазона | 0,01 %/К |
| Напряжение питания (система) | 5 В постоянного тока; через контакты данных |
| Потребляемый ток (питание системы 5 В) | 75 мА |
| Напряжение питания (поле) | 24 В постоянного тока (-25 … +30 %); через силовые перемычки (питание через ножевой контакт; передача через пружинный контакт) |
| Изоляция | 500 В система/поле |
| Индикаторы | Светодиод (A, C) зеленый: функция AI 1, AI 2; Светодиод (B, D) красный: Ошибка AI 1, AI 2 |
| Количество входящих контактов силовой перемычки | 2 |
| Количество отходящих контактов силовой перемычки | 2 |
Требования к окружающей среде
| Температура окружающей среды (эксплуатация) | 0 … +55 °С |
| Температура окружающей среды (хранение) | -25…+85 °С |
| Тип защиты | IP20 |
| Степень загрязнения | 2 по МЭК 61131-2 |
| Рабочая высота | 0 … 2000 м / 0 … 6562 фута |
| Монтажное положение | горизонтальный (стоя/лежа); вертикальный |
| Относительная влажность (без конденсата) | 95 % |
| Виброустойчивость | согласно МЭК 60068-2-6 |
| Ударопрочность | 15 г согласно IEC 60068-2-27 |
