Артикул
750461
Бренд
WAGO
Описание
арт. 750-461

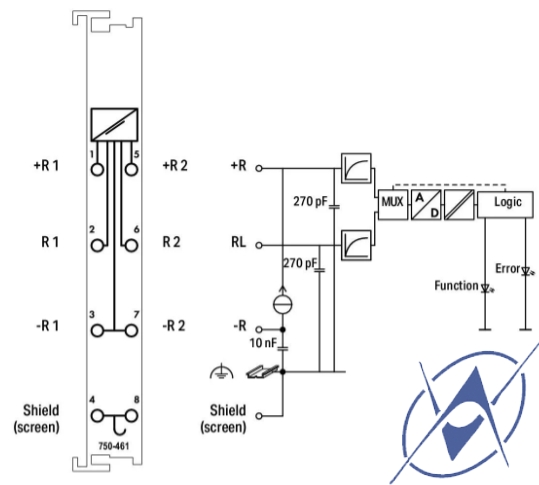

Модуль аналогового ввода напрямую подключается к датчикам сопротивления Pt.

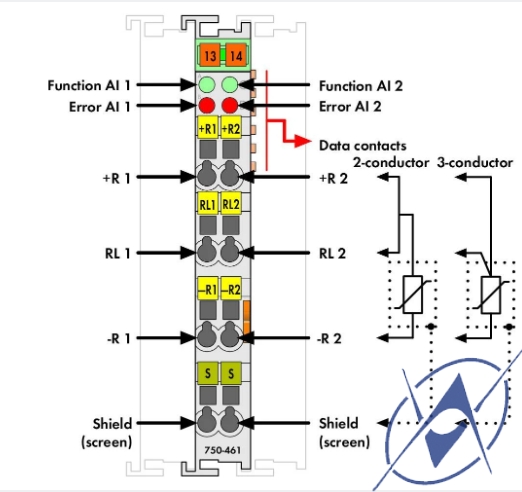

Возможно подключение двух- или трехпроводных датчиков.
Модуль автоматически линеаризует весь температурный диапазон. Ошибка датчика (короткое замыкание, обрыв линии или выход за пределы диапазона измерения) сигнализируется красным светодиодом.
Зеленый светодиод указывает на готовность к работе и безошибочную связь с устройством сопряжения.
Экран напрямую соединяется с DIN-рейкой.
Технические данные
| Количество аналоговых входов | 2 |
| Общее количество каналов (модуль) | 2 |
| Тип сигнала | Измерение сопротивления Измерение сопротивления |
| Подключение датчика | 2 х (2-проводная, 3-проводная) |
| Ширина данных | 2 x 16-битные данные; 2 x 8-битный контроль/статус (опционально) |
| Разрешение (по всему диапазону) | 0,1 °С |
| Время преобразования (тип.) | 320 мс |
| Ошибка измерения (опорная температура) | 25 °С |
| Погрешность измерения, отклонение (макс.) от верхнего значения диапазона | 0,2 % |
| Температурная погрешность (макс.) верхнего значения диапазона | 0,01 %/К |
| Измерительный ток (тип.) | 0,5 мА |
| Время отклика (макс.) | 4 с |
| Типы датчиков | Pt100 |
| Диапазон температур | −200…+850 °С |
| Напряжение питания (система) | 5 В постоянного тока; через контакты данных |
| Потребляемый ток (питание системы 5 В) | 80 мА |
| Изоляция | 500 В система/поле |
| Индикаторы | Светодиод (A, C) зеленый: функция AI 1, AI 2; Светодиод (B, D) красный: Ошибка AI 1, AI 2 |
Требования к окружающей среде
| Температура окружающей среды (эксплуатация) | 0 … +55 °С |
| Температура окружающей среды (хранение) | -25…+85 °С |
| Тип защиты | IP20 |
| Степень загрязнения | 2 по МЭК 61131-2 |
| Рабочая высота | 0 … 2000 м / 0 … 6562 фута |
| Монтажное положение | горизонтальный (стоя/лежа); вертикальный |
| Относительная влажность (без конденсата) | 95 % |
| Виброустойчивость | 4 г согласно IEC 60068-2-6 |
| Ударопрочность | 15 г согласно IEC 60068-2-27 |
