Описание

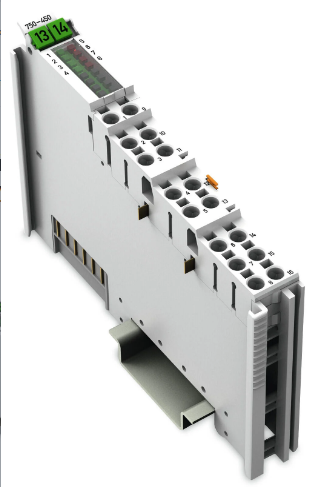

арт. 750-450
Модуль аналогового ввода напрямую подключается к датчикам сопротивления и потенциометрам Pt или Ni.
Возможно подключение двух-, трех- или четырехпроводных датчиков сопротивления и трехпроводных потенциометров.
Модуль автоматически линеаризует весь температурный диапазон. На ошибку датчика (короткое замыкание, обрыв провода или выход за пределы диапазона измерения) указывает красный светодиод. Неиспользуемые каналы можно отключить.
Модуль можно настроить с помощью файлов WAGO-I/O-CHECK или GSD.
Он имеет несколько вариантов настройки и высокую точность.
Технические данные
| Количество аналоговых входов | 4 |
| Общее количество каналов (модуль) | 4 |
| Тип сигнала | Измерение сопротивления Положения потенциометра |
| Тип сигнала (настраиваемый) | да |

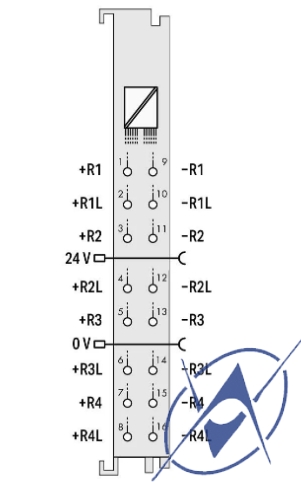

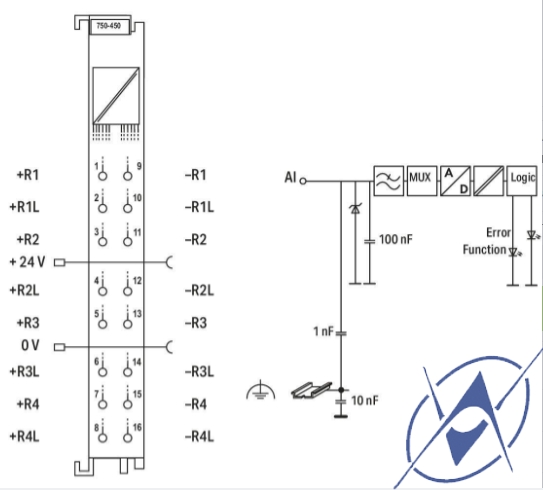

| Подключение датчика | 4 x (2-проводная, 3-проводная, 4-проводная) |
| Ширина данных | 4 x 16-битные данные; 4 x 8-битный контроль/статус (опционально) |
| Разрешение (по всему диапазону) | 0,1 °С (во всем диапазоне); 0,01 °C (–50 … 150 °C; Pt1000, Ni1000) |
| Время преобразования (тип.) | 100 мс |
| Время преобразования | На канал: ≤ 100 мс (2-/4-проводное подключение), ≤ 200 мс (3-проводное подключение) |
| Погрешность измерения (25 °C) | ≤ ±0,6 К (Pt100, Pt200, Pt500, Ni100, Ni120); ≤ ±0,2 К (Pt1000, Ni1000); ±0,3 … 0,7 Ом для измерения сопротивления |
| Измерительный ток (тип.) | ≤ 350 мкА |
| Время отклика (макс.) | 3 с |
| Типы датчиков | Pt100; Конфигурируемый: Pt200, Pt500, Pt1000, Ni100, Ni120, Ni1000 (TK6180 + TK5000), потенциометр: 10R … 1k2, 10R … 5k0 |
| Диапазон температур | −200…+850 °C (Pt100, Pt200, Pt500, Pt1000), −60…+250 °C (Ni100, Ni1000), −80…+260 °C (Ni120) |
| Варианты конфигурации | WAGO-I/O-CHECK CODESYS Library e!COCKPIT |
| Напряжение питания (система) | 5 В постоянного тока; через контакты данных |
| Потребляемый ток (питание системы 5 В) | 85 мА |
| Напряжение питания (поле) | 24 В постоянного тока (-25 … +30 %); через силовые перемычки (питание через ножевой контакт; передача через пружинный контакт) |
| Изоляция | 500 В система/поле |

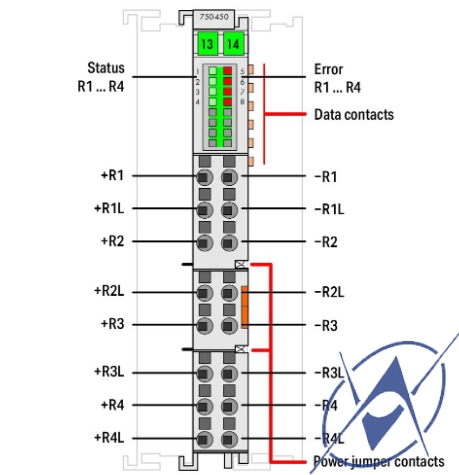

| Индикаторы | светодиод (1-4) зеленый: состояние R1 … R4; Светодиод (5-8) красный: Ошибка R1 … R4 |
| Количество входящих контактов силовой перемычки | 2 |
| Количество отходящих контактов силовой перемычки | 2 |
Требования к окружающей среде
| Температура окружающей среды (эксплуатация) | 0 … +55 °С |
| Температура окружающей среды (хранение) | -25…+85 °С |
| Тип защиты | IP20 |
| Степень загрязнения | 2 по МЭК 61131-2 |
| Рабочая высота | 0 … 2000 м / 0 … 6562 фута |
| Монтажное положение | горизонтальный (стоя/лежа); вертикальный |
| Относительная влажность (без конденсата) | 95 % |
| Виброустойчивость | 4 г согласно IEC 60068-2-6 |
