Описание

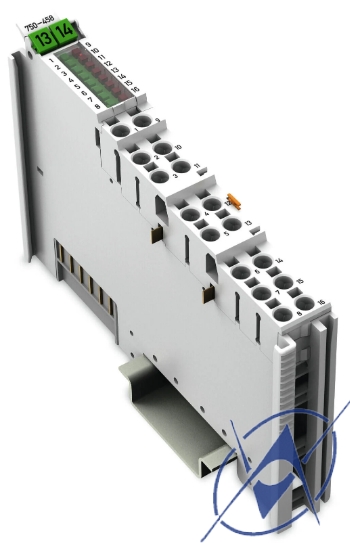

арт. 750-458
Модуль аналогового ввода напрямую подключается к термопарам.
Модуль автоматически линеаризует весь температурный диапазон.
Компенсация холодного спая снижает напряжение смещения блока фиксации в рабочем диапазоне 0–55°C.
Обрыв линии сигнализируется красным светодиодом.
Неиспользуемые каналы можно отключить.
Модуль можно настроить с помощью файлов WAGO-I/O-CHECK или GSD.
Он имеет несколько вариантов настройки и высокую точность.
Технические данные
| Количество аналоговых входов | 8 |
| Общее количество каналов (модуль) | 8 |
| Тип сигнала | Термопара Низкое напряжение |
| Тип сигнала (настраиваемый) | да |

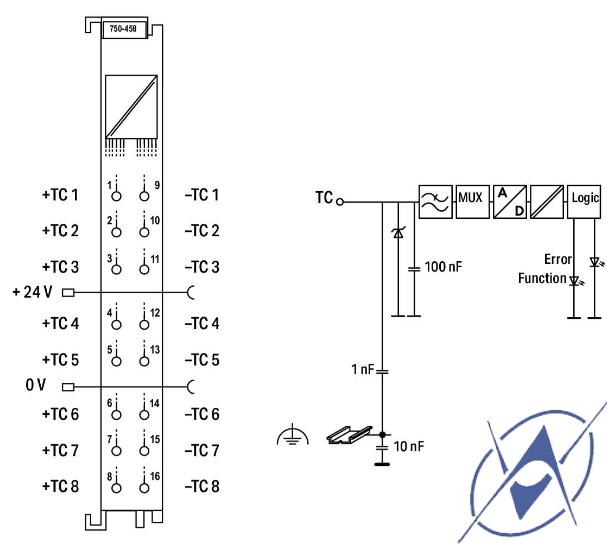

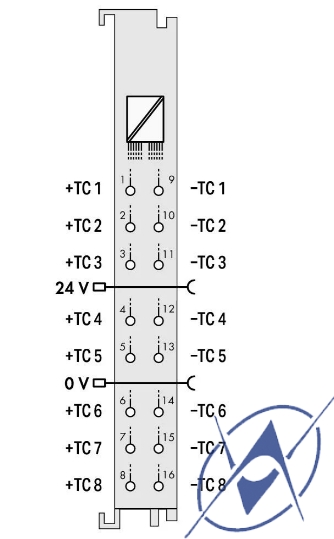

| Подключение датчика | 8 х (2-проводной) |
| Ширина данных | 8 х 16-битных данных; 8 x 8-битный контроль/статус (опционально) |
| Разрешение (по всему диапазону) | 0,1 °С |
| Время преобразования (тип.) | 100 мс |
| Погрешность измерения (25 °C) | Без компенсации холодного спая: ≤ ±1 K (тип E, N, K, T, J, C); ≤ ±2 К (тип S, R); ≤ ±3 К (тип В); Погрешность измерения компенсации холодного спая: ≤ ±4 K |
| Температурная погрешность (макс.) верхнего значения диапазона | 0,05 %/К |
| Типы датчиков | Термопара К; Конфигурируемый: J, B, E, N, R, S, T, U, C; Датчик напряжения: ±30 мВ, ±60 мВ, ±120 мВ, ±240 мВ |
| Диапазон температур | Датчик-специфический |
| Компенсация холодного спая | внутренний и внешний |
| Варианты конфигурации | Библиотека WAGO-I/O- CHECK CODESYS Library e!COCKPIT |
| Напряжение питания (система) | 5 В постоянного тока; через контакты данных |
| Потребляемый ток (питание системы 5 В) | 100 мА |
| Напряжение питания (поле) | 24 В постоянного тока (-25 … +30 %); через силовые перемычки (питание через ножевой контакт; передача через пружинный контакт) |
| Изоляция | 500 В система/поле |

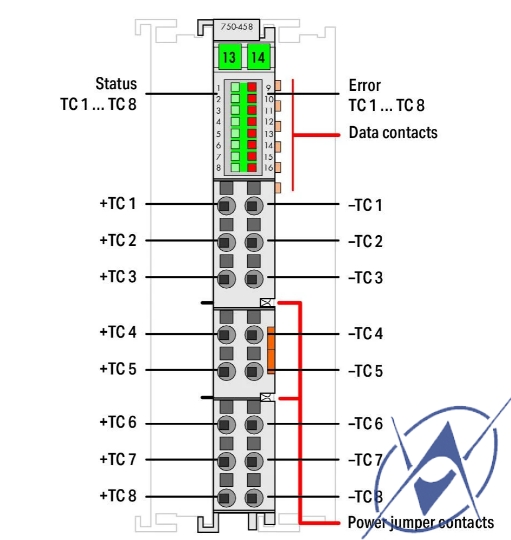

| Индикаторы | Светодиод (1-8) зеленый: Статус TC 1 … TC 8; Светодиод (9-16) красный: Ошибка TC 1 … TC 8 |
| Количество входящих контактов силовой перемычки | 2 |
| Количество отходящих контактов силовой перемычки | 2 |
Требования к окружающей среде
| Температура окружающей среды (эксплуатация) | 0 … +55 °С |
| Температура окружающей среды (хранение) | -25…+85 °С |
| Тип защиты | IP20 |
| Степень загрязнения | 2 по МЭК 61131-2 |
| Рабочая высота | 0 … 2000 м / 0 … 6562 фута |
| Монтажное положение | горизонтальный (стоя/лежа); вертикальный |
| Относительная влажность (без конденсата) | 95 % |
| Виброустойчивость | 4 г согласно IEC 60068-2-6 |
| Ударопрочность | 15 г согласно IEC 60068-2-27 |
