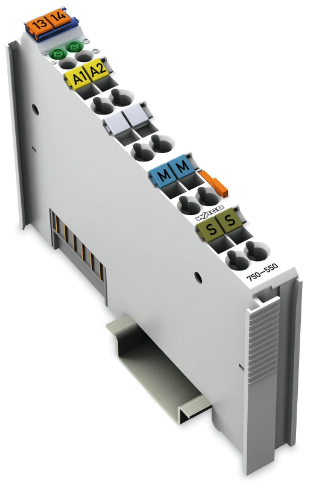

арт. 750-550
Аналоговый модуль вывода генерирует стандартные сигналы 0–10 В.
Выходной сигнал электрически изолирован и передается с разрешением 12 бит.
Выходы защищены от короткого замыкания.
Внутренний источник питания питает модуль.
Выходные каналы имеют один общий потенциал земли.
Технические данные
| Количество аналоговых выходов | 2 |
| Общее количество каналов (модуль) | 2 |
| Тип сигнала | Напряжение |
| Тип сигнала (напряжение) | 0 … 10 В постоянного тока |

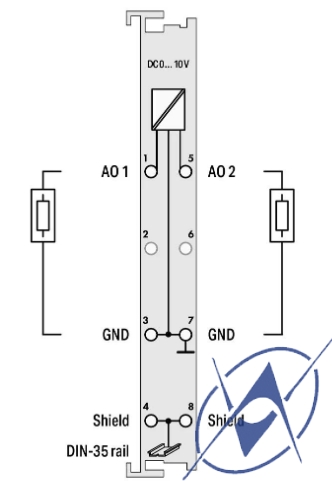

| Подключение привода | 2 х (2-проводной) |
| Разрешение [бит] | 12 бит |
| Ширина данных | 2 x 16-битные данные; 2 x 8-битный контроль/статус (опционально) |
| Сопротивление нагрузки (выходное напряжение) | ≥ 5 кОм |
| Время преобразования (тип.) | 2 мс |
| Ошибка измерения (опорная температура) | 25 °С |
| Погрешность измерения, отклонение (макс.) от верхнего значения диапазона | 0,1 % |
| Температурная погрешность (макс.) верхнего значения диапазона | 0,01 %/К |
| Ошибка выхода, отклонение (макс.) верхнего значения диапазона | 0,1 % |
| Температурная ошибка (макс.) значения выходного диапазона | 0,01 %/К |
| Время восстановления (тип.) | 0,3 мс |
| Линейность | ±10 мВ |
| Напряжение питания (система) | 5 В постоянного тока; через контакты данных |
| Потребляемый ток (питание системы 5 В) | 65 мА |
| Изоляция | 500 В система/поле |

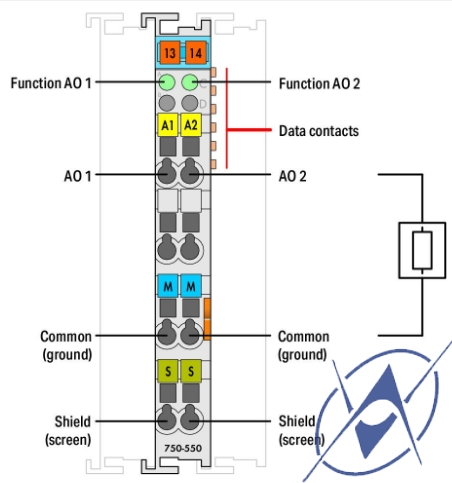

| Индикаторы | Светодиод (A, C) зеленый: Функция AO 1, AO 2 |
Требования к окружающей среде
| Температура окружающей среды (эксплуатация) | 0 … +55 °С |
| Температура окружающей среды (хранение) | -25…+85 °С |
| Тип защиты | IP20 |
| Степень загрязнения | 2 по МЭК 61131-2 |
| Рабочая высота | 0 … 2000 м / 0 … 6562 фута |
| Монтажное положение | горизонтальный (стоя/лежа); вертикальный |
| Относительная влажность (без конденсата) | 95 % |
| Виброустойчивость | 4 г согласно IEC 60068-2-6 |
| Ударопрочность | 15 г согласно IEC 60068-2-27 |
