Автоматизация / Модульная система ввода-вывода I/O-SYSTEM / Модули аналогового вывода
Документация
Описание

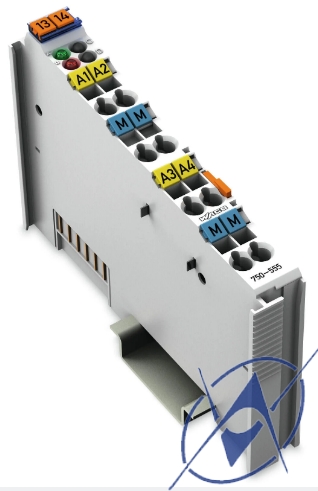

арт. 750-555
Модуль аналогового вывода генерирует стандартные сигналы 4–20 мА.
Выходной сигнал электрически изолирован и передается с разрешением 12 бит.
Мощность выводится со стороны поля.
Выходные каналы модуля имеют общий потенциал земли.
Технические данные
| Количество аналоговых выходов | 4 |
| Общее количество каналов (модуль) | 4 |
| Тип сигнала | Текущий |
| Тип сигнала (текущий) | 4 … 20 мА постоянного тока |

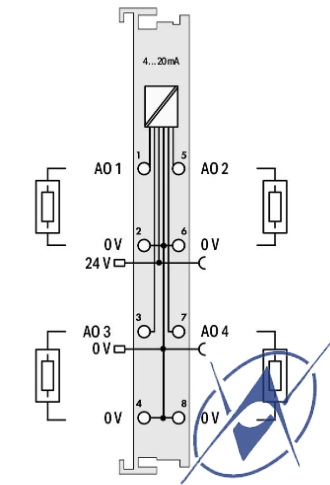

| Подключение привода | 4 х (2-проводной) |
| Разрешение [бит] | 12 бит |
| Ширина данных | 4 x 16-битные данные; 4 x 8-битный контроль/статус (опционально) |
| Сопротивление нагрузки | Либо 0…300 Ом, либо 300…600 Ом (одинаковое сопротивление для всех импедансов нагрузки) |
| Время преобразования (тип.) | 10 мс |
| Ошибка измерения (опорная температура) | 25 °С |
| Погрешность измерения, отклонение (макс.) от верхнего значения диапазона | 0,1 % |
| Температурная погрешность (макс.) верхнего значения диапазона | 0,01 %/К |
| Ошибка выхода, отклонение (макс.) верхнего значения диапазона | 0,1 % |
| Температурная ошибка (макс.) значения выходного диапазона | 0,01 %/К |
| Время восстановления (тип.) | 100 мс |
| Напряжение питания (система) | 5 В постоянного тока; через контакты данных |
| Потребляемый ток (питание системы 5 В) | 60 мА |
| Напряжение питания (поле) | 24 В постоянного тока (-25 … +30 %); через силовые перемычки (питание через ножевой контакт; передача через пружинный контакт) |
| Изоляция | 500 В система/поле |

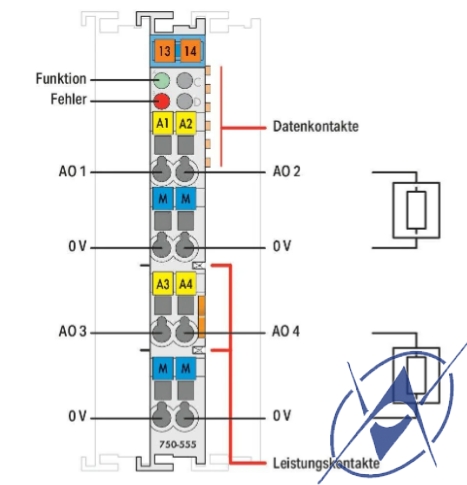

| Индикаторы | светодиод (A) зеленый: функция; Светодиод (B) красный: Ошибка |
| Количество входящих контактов силовой перемычки | 2 |
| Количество отходящих контактов силовой перемычки | 2 |
Требования к окружающей среде
| Температура окружающей среды (эксплуатация) | 0 … +55 °С |
| Температура окружающей среды (хранение) | -25…+85 °С |
| Тип защиты | IP20 |
| Степень загрязнения | 2 по МЭК 61131-2 |
| Рабочая высота | 0 … 2000 м / 0 … 6562 фута |
| Монтажное положение | горизонтальный (стоя/лежа); вертикальный |
| Относительная влажность (без конденсата) | 95 % |
| Виброустойчивость | 4 г согласно IEC 60068-2-6 |
| Ударопрочность | 15 г согласно IEC 60068-2-27 |
