Автоматизация / Модульная система ввода-вывода I/O-SYSTEM / Модули распределения потенциалов
арт.750-1607
Модуль умножения потенциала обеспечивает 24 В и 0 В как для входов, так и для выходов в сочетании с 8-канальным модулем ввода/вывода 750-1506 (также подходит для 8-канальных модулей с однопроводным соединением).
Это устраняет необходимость в дополнительных клеммных колодках для монтажа на DIN-рейку.

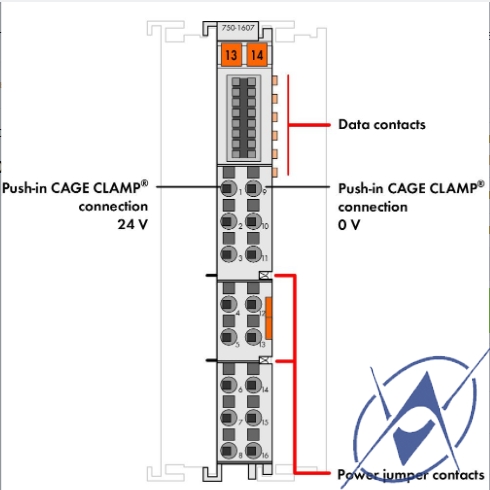

Питание 24 В и потенциал 0 В поступают от внутренних контактов силовой перемычки соседнего вышестоящего модуля ввода/вывода. Подключение потенциалов к нижестоящим модулям ввода/вывода осуществляется автоматически через контакты силовой перемычки при соединении модулей ввода/вывода. Питание 24 В и 0 В подается на каждое из восьми полевых соединений Push-in CAGE CLAMP® .
Для открытия соединений Push-in CAGE CLAMP ® требуется рабочий инструмент с лезвием 2,5 мм (210-719) .
| Тип сигнала | Напряжение |
| Тип сигнала (напряжение) | 24 В постоянного тока |
| Напряжение питания (система) | 5 В постоянного тока; через контакты данных |
| Напряжение питания (поле) | 24 В постоянного тока (-25 … +30 %); через силовые перемычки (питание через ножевой контакт; передача через пружинный контакт) |
| Количество входящих контактов силовой перемычки | 2 |
| Количество отходящих контактов силовой перемычки | 2 |
| Допустимая токовая нагрузка (контакты силовой перемычки) | 10 А |
| Температура окружающей среды (эксплуатация) | 0 … +55 °С |
| Температура окружающей среды (хранение) | -25…+85 °С |
| Тип защиты | IP20 |
| Степень загрязнения | 2 по МЭК 61131-2 |
| Рабочая высота | 0 … 2000 м / 0 … 6562 фута |
| Монтажное положение | горизонтальный (стоя/лежа); вертикальный |
| Относительная влажность (без конденсата) | 95 % |
| Виброустойчивость | 4 г согласно IEC 60068-2-6 |
| Ударопрочность | 15 г согласно IEC 60068-2-27 |
