Многосекционные пневмоцилиндры ссерии THZ4-3-AT001 / THZ6X18-8-AT001
Специализированные многосекционные пневмоцилиндры серий THZ4-3-AT001 и THZ6X18-8-AT001 представляют собой высокотехнологичные узлы автоматизации, спроектированные специально для применения в текстильной промышленности. Устройства обладают уникальной многоштоковой (гребенчатой) архитектурой, позволяющей осуществлять одновременное, распределенное или матричное управление исполнительными механизмами на ткацком, прядильном и швейном оборудовании.
Ключевые преимущества и особенности
- Отраслевая специализация: Конструкция полностью адаптирована к жестким требованиям текстильных производств (высокая скорость срабатывания, стойкость к запылению ворсом и нитями).
- Прямая интеграция с клапанами: Пневмоцилиндры спроектированы для совместной работы в едином блоке с комбинированными пневмораспределителями и клапанами производства Атава, что минимизирует длину магистралей и увеличивает быстродействие.
- Компактное многосекционное исполнение: Группировка нескольких независимых исполнительных штоков в едином монолитном корпусе существенно экономит монтажное пространство внутри технологического оборудования.
- Высокая надежность: Оптимизированная внутренняя геометрия и прецизионная обработка обеспечивают длительный циклический ресурс в круглосуточном режиме эксплуатации.
Технические характеристики и параметры
Базовые эксплуатационные параметры для многосекционных блоков серий THZ-AT001:
|
Параметр |
Значение |
|
Применяемая рабочая среда |
Очищенный сжатый воздух (с фильтрацией или без лубрикации) |
|
Область промышленного применения |
Текстильное машиностроение, прядильные и ткацкие станки |
|
Совместимое управляющее оборудование |
Комбинированные многофункциональные клапаны Атава |
|
Конструктивное исполнение |
Многоштоковый моноблочный сегмент (4 штока / 6 штоков) |
Геометрические и присоединительные размеры

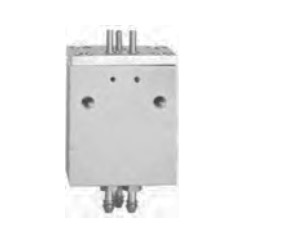

Модификация THZ4-3-AT001 (4 исполнительные секции)
Основные конструктивные размеры малогабаритного блока:
|
Конструктивный элемент THZ4-3-AT001 |
Размерное значение |
|
Высота основного корпуса блока |
38 мм |
|
Ширина корпуса |
30 мм |
|
Толщина блока |
19 мм |
|
Монтажные резьбовые отверстия |
2 отверстия M4 (сквозные), межцентровое расстояние — 20 мм, смещение от края — 14 мм |
|
Выходные пневматические порты |
3 штуцера диаметром Ø3.5 мм (нижний подвод) и 3 порта Ø2 мм (торцевой опрос с шагом 6.5 мм) |
Модификация THZ6X18-8-AT001 (6 исполнительных секций)
Конструктивные параметры расширенного многоштокового блока:
|
Конструктивный элемент THZ6X18-8-AT001 |
Размерное значение |
|
Ширина основания монтажного блока |
65 мм |
|
Шаг расположения секций (портов) |
10.5 мм между центрами смежных каналов |
|
Выходные порты/штоки |
8 штуцеров под гибкую трубку диаметром Ø3.5 мм |
|
Крепежные параметры корпуса |
2 сквозных монтажных канала диаметром Ø4.5 мм, общая высота профиля — 53 мм |
Рекомендации по установке и пусконаладке
- Перед установкой многосекционного блока убедитесь в отсутствии механических загрязнений в подводящих каналах оборудования.
- При монтаже на станину станка затяжку крепежных болтов М4 (для THZ4-3-AT001) или М4.5 (для THZ6X18-8-AT001) производите равномерно, без перекосов корпуса во избежание подклинивания внутренних штоков.
- При подключении пневматических трубок к штуцерам Ø3.5 мм следите за тем, чтобы срез трубки был строго перпендикулярным, а на концах отсутствовали заусенцы.
- В случае жестких условий по запыленности ворсом (прядильное производство) рекомендуется регулярный обдув наружных поверхностей блока сухим сжатым воздухом.
- Управляющие комбинированные клапаны Атава должны крепиться в непосредственной близости к портам цилиндра для обеспечения минимального времени отклика.
