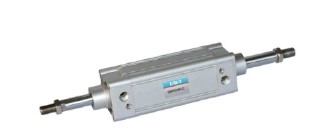

Стандартный пневмоцилиндр серии DNC-AT001
Стандарт: ISO15552 (ISO6431) VDMA24562
- Не требует смазки: благодаря использованию самосмазывающихся втулок, шток не нуждается в дополнительной смазке.
- Амортизация: помимо встроенной амортизации, на концах цилиндра предусмотрена регулируемая амортизация, обеспечивающая плавную работу цилиндра.
- Разнообразие вариантов монтажа: доступно множество способов установки и широкий выбор монтажных аксессуаров.
- С магнитом: встроенный в поршень магнит позволяет использовать датчики для отслеживания работы цилиндра.
- Регулируемый ход: цилиндр оснащен регулируемой гайкой на конце штока, позволяющего изменять ход в пределах допустимого диапазона.
• Стандартные характеристики
|
Параметр |
Значение / Диаметр |
|
Диаметр (мм) |
32, 40, 50, 63, 80, 100, 125 |
|
Тип действия |
Двустороннего действия |
|
Применяемая среда |
Воздух |
|
Диапазон давления |
0.1 ~ 0.9 МПа |
|
Максимальное давление |
1.35 МПа |
|
Диапазон температур |
-10 ~ 60°С (без замерзания) |
|
Диапазон скоростей |
50 ~ 800 мм/с |
|
Тип амортизации |
Регулируемая амортизация |
|
Ход амортизации |
Ø32, Ø40: 24 мм | Ø50, Ø63, Ø80, Ø100: 32 мм | Ø125: 38 мм |
|
Размер резьбы |
Ø32: G1/8 | Ø40, Ø50: G1/4 | Ø63, Ø80: G3/8 | Ø100, Ø125: G1/2 |
• Допустимый ход по диаметрам
|
Диаметр |
Стандартный ход (мм) |
Макс. ход |
Допустимый ход |
|
32 |
25 50 75 80 100 125 150 160 175 200 250 300 350 400 500 |
1000 |
2000 |
|
40 |
25 50 75 80 100 125 150 160 175 200 250 300 350 400 500 600 700 800 |
1200 |
2000 |
|
50 |
25 50 75 80 100 125 150 160 175 200 250 300 350 400 500 600 700 800 900 1000 |
1200 |
2000 |
|
63 |
25 50 75 80 100 125 150 160 175 200 250 300 350 400 500 600 700 800 900 1000 |
1500 |
2000 |
|
80 |
25 50 75 80 100 125 150 160 175 200 250 300 350 400 500 600 700 800 900 1000 |
1500 |
2000 |
|
100 |
25 50 75 80 100 125 150 160 175 200 250 300 350 400 500 600 700 800 900 1000 |
1500 |
2000 |
|
125 |
25 50 75 80 100 125 150 160 175 200 250 300 350 400 500 600 700 800 900 1000 |
1500 |
2000 |
Примечание: Для нестандартных вариантов хода, пожалуйста, свяжитесь с нами.
