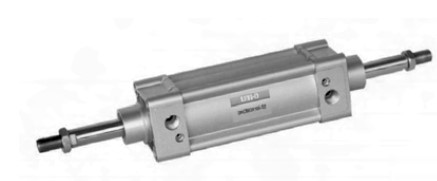

Стандартный пневмоцилиндр серии DNCB-AT001
Стандартный пневмоцилиндр серии DNCB-AT001
ISO15552 (ISO6431) VDMA24562
- Не требует смазки: благодаря использованию самосмазывающихся втулок, шток не нуждается в дополнительной смазке.
- Амортизация: помимо встроенной амортизации, на концах цилиндра предусмотрена регулируемая амортизация, обеспечивающая плавную работу цилиндра.
- Разнообразие вариантов монтажа: доступно множество способов установки и широкий выбор монтажных аксессуаров.
- С магнитом: встроенный в поршень магнит позволяет использовать датчики для отслеживания работы цилиндра.

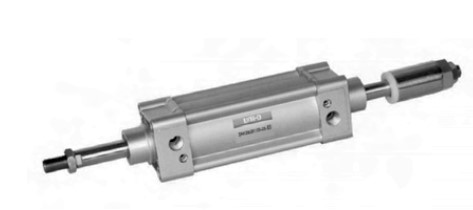

- Регулируемый ход: цилиндр оснащен регулируемой гайкой на конце штока, позволяющей изменять ход в пределах допустимого диапазона.
• Стандартные характеристики
|
Диаметр |
32 |
40 |
50 |
63 |
80 |
100 |
125 |
|
Тип действия |
Двустороннего действия |
||||||
|
Применяемая среда |
Воздух |
||||||
|
Диапазон давления |
0.1 ~ 1.0 МПа |
||||||
|
Максимальное давление |
1.5 МПа |
||||||
|
Диапазон температур |
-10~60 °C без замерзания |
||||||
|
Диапазон скоростей |
50 ~ 500 мм/с |
||||||
|
Тип амортизации |
Регулируемая амортизация |
||||||
|
Ход амортизации |
24 мм |
32 мм |
38 мм |
||||
|
Размер резьбы |
G1/8 |
G1/4 |
G3/8 |
G1/2 |
|||
• Ход
|
Диаметр |
Стандартный ход |
Макс. ход |
Допустимый ход |
|
32 |
25 50 75 80 100 125 150 160 175 200 250 300 350 400 500 |
1000 |
2000 |
|
40 |
25 50 75 80 100 125 150 160 175 200 250 300 350 400 500 600 700 800 |
1200 |
2000 |
|
50 |
25 50 75 80 100 125 150 160 175 200 250 300 350 400 500 600 700 800 900 1000 |
1200 |
2000 |
|
63 |
25 50 75 80 100 125 150 160 175 200 250 300 350 400 500 600 700 800 900 1000 |
1500 |
2000 |
|
80 |
25 50 75 80 100 125 150 160 175 200 250 300 350 400 500 600 700 800 900 1000 |
1500 |
2000 |
|
100 |
25 50 75 80 100 125 150 160 175 200 250 300 350 400 500 600 700 800 900 1000 |
1500 |
2000 |
|
125 |
25 50 75 80 100 125 150 160 175 200 250 300 350 400 500 600 700 800 900 1000 |
1500 |
2000 |
Примечание : Для нестандартных вариантов хода, пожалуйста, свяжитесь с нами
