Стандартный пневмоцилиндр серии DNCC-AT001 (ISO 15552)

1. ХАРАКТЕРИСТИКИ И ПРЕИМУЩЕСТВА

  • Не требует смазки: благодаря использованию самосмазывающихся втулок, шток не нуждается в дополнительной смазке.
  • Амортизация: помимо встроенной амортизации, на концах цилиндра предусмотрена регулируемая амортизация, обеспечивающая плавную работу.
  • Разнообразие вариантов монтажа: доступно множество способов установки и широкий выбор монтажных аксессуаров.
  • С магнитом: встроенный в поршень магнит позволяет использовать датчики для отслеживания работы цилиндра.
  • Регулируемый ход: цилиндр оснащен регулируемой гайкой на конце штока, позволяющей изменять ход в пределах допустимого диапазона.

2. СТРУКТУРА КОДА ИЗДЕЛИЯ

DNCC

—

50

X

50

—

A

—

S2

Серия
изделия

Диаметр
поршня
(32...125)

Ход
цилиндра
(мм)

Магнитное
кольцо
[Пусто]: без магн.
[A]: с магнитом

Тип
штока

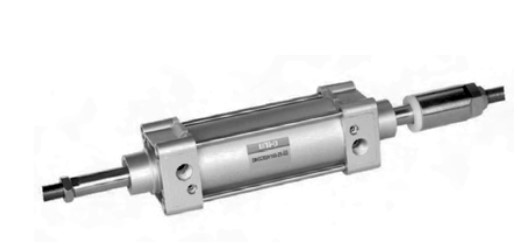

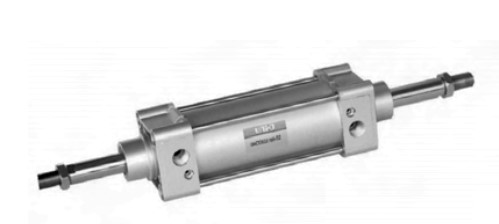

[S2]: двусторонний
[S3]: двуст. рег.

3. Структура условного обозначения

Элемент маркировки

Расшифровка и варианты исполнения

DNCC

Базовая серия стандартного пневматического цилиндра

50 (первое значение)

Диаметр поршня, мм (доступны варианты от 32 до 125 мм)

50 (второе значение)

Длина рабочего хода штока, мм

25 / 50 / 75

Регулируемый диапазон хода (для модификаций серии S3)

А

Магнитное кольцо: Пусто — без магнита; А — со встроенным магнитом

S2

Модификация с двусторонним штоком

S3

Модификация с двусторонним регулируемым штоком

4. Основные эксплуатационные параметры

Параметр / Диаметр

32

40

50

63

80

100

125

Тип действия

Двустороннего действия

Применяемая среда

Воздух (с фильтрацией)

Диапазон давления

0.1 – 1.0 МПа

Максимальное давление

1.5 МПа

Диапазон температур

-10...60 °С (без замерзания)

Диапазон скоростей

50 – 500 мм/с

Тип амортизации

Регулируемая воздушная амортизация

Ход амортизации

24 мм

24 мм

32 мм

32 мм

32 мм

32 мм

38 мм

Размер присоединительной резьбы

G1/8

G1/4

G1/4

G3/8

G3/8

G1/2

G1/2

5. Линейка стандартных и доступных ходов

Диаметр поршня

Стандартный шаг хода (мм)

Максимальный ход

Допустимый предел

32

25 50 75 80 100 125 150 160 175 200 250 300

1000 мм

2000 мм (300 мм для S2/S3)

40

25 50 75 80 100 125 150 160 175 200 250 300

1200 мм

2000 мм (300 мм для S2/S3)

50

25 50 75 80 100 125 150 160 175 200 250 300

1200 мм

2000 мм (300 мм для S2/S3)

63

25 50 75 80 100 125 150 160 175 200 250 300

1500 мм

2000 мм (300 мм для S2/S3)

80

25 50 75 80 100 125 150 160 175 200 250 300

1500 мм

2000 мм (400 мм для S2/S3)

100

25 50 75 80 100 125 150 160 175 200 250 300

1500 мм

2000 мм (400 мм для S2/S3)

125

25 50 75 80 100 125 150 160 175 200 250 300 350 400 500 600 700 800 900 1000

1500 мм

2000 мм
