Промежуточные реле ERM2 ( 2 CO ) и ERM4 ( 4 CO )
Применение - Электромеханические реле ERM предназначены для коммутации, управления и сигнализации вспомогательных и силовых цепей.
- ERM2 - 2 перекидных контакта;
- ERM4 - 4 перекидных контакта;
- Напряжение питания DC 12V, AC/DC 24V, DC 110/220V, AC 230V;

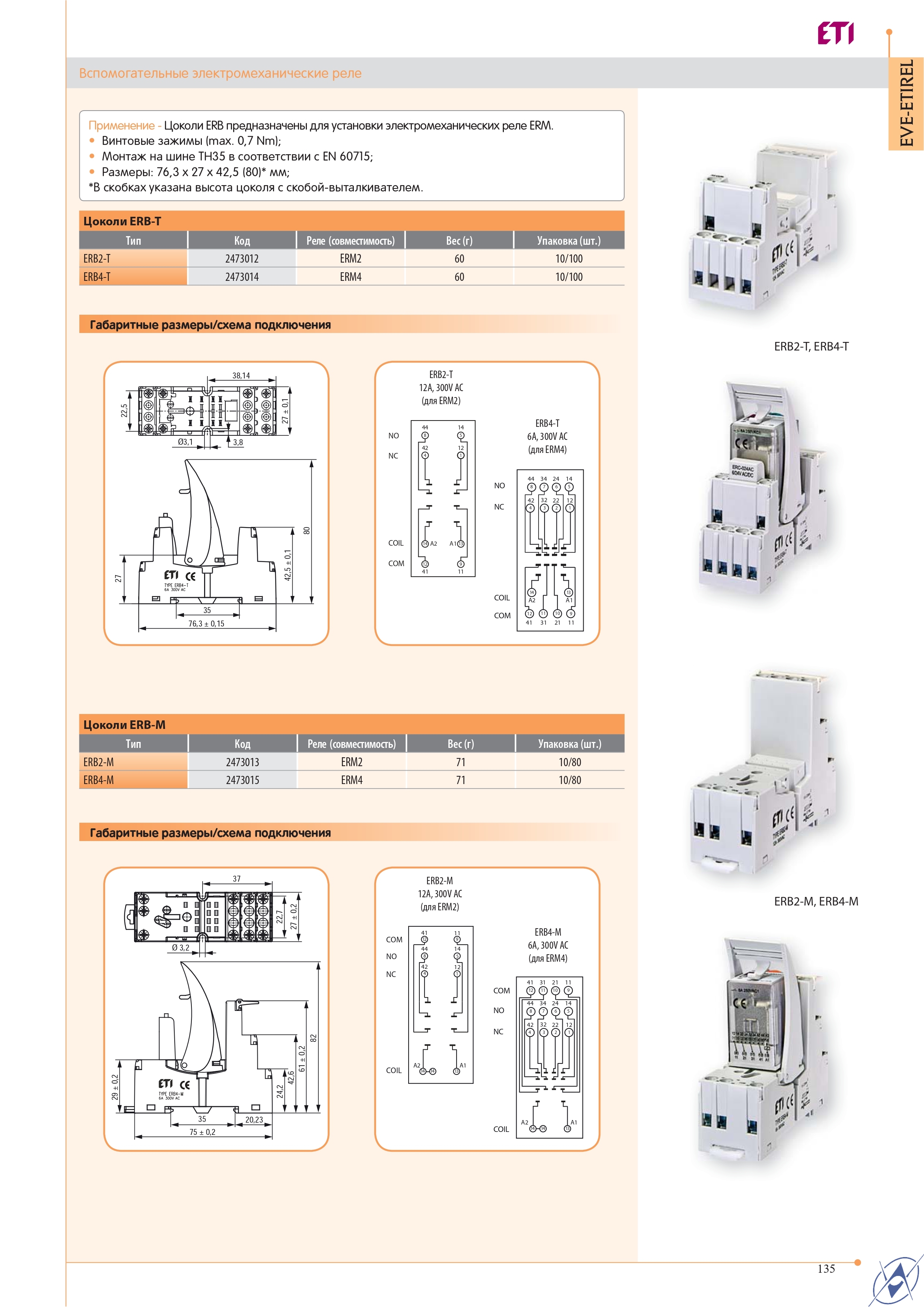

- Два типа цоколей для промежуточных реле (цоколь тип “M” и тип “T”);

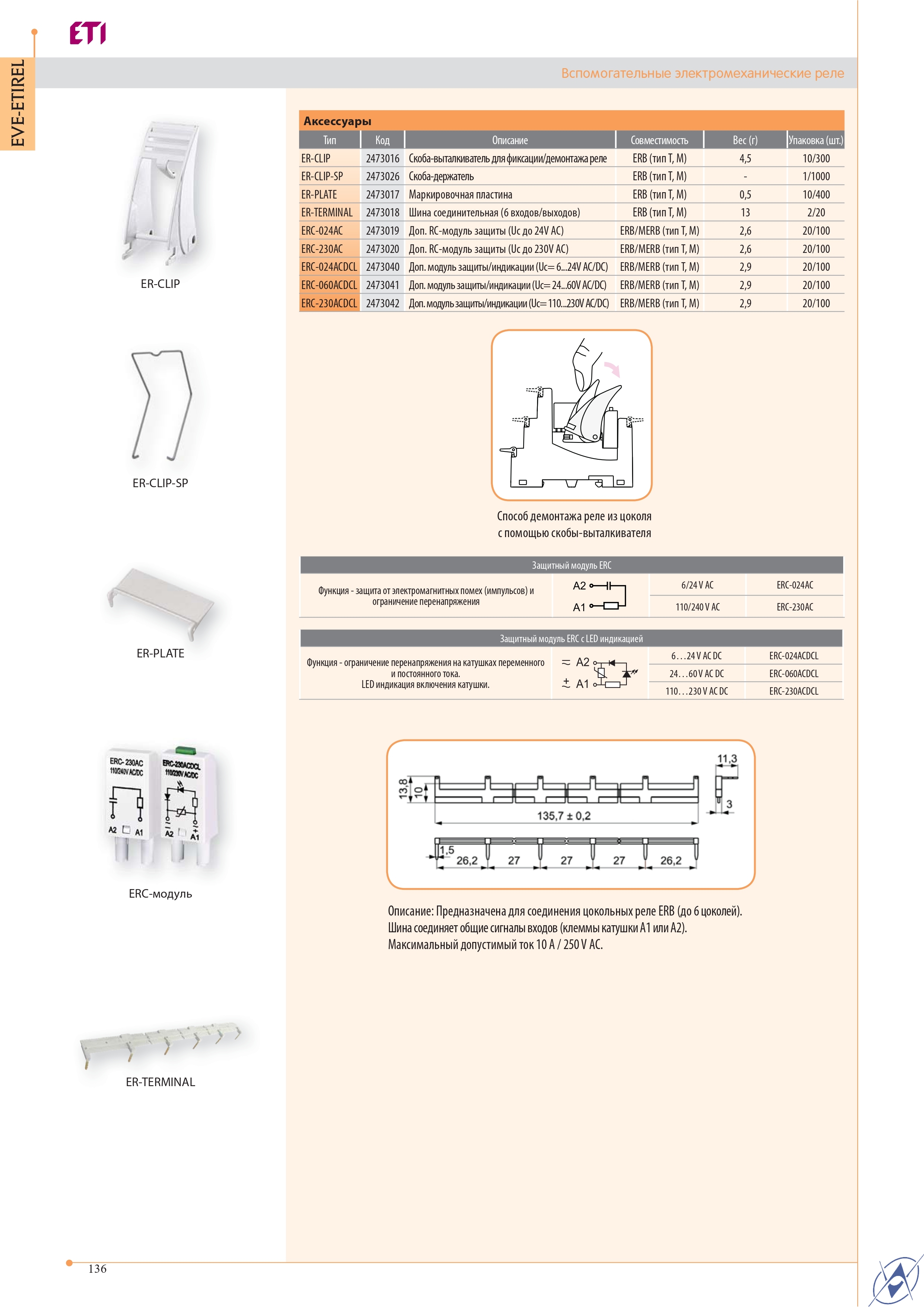

- Аксессуары (соединительная шина, скоба-выталкиватель, маркировочная пластина, RC модуль)
-
Технические характеристики:
ERM2
ERM4
Количество и тип контактов
2 CO
4 CO
Материал контактов
AgNi
Номинальн./максимальн. напряж. контактов AC
250 V / 440 V
250 V / 250 V
Минимальное коммутируемое напряжение
10 V
Номинальный ток (мощность) нагрузки:
AC1
12 A / 250 V AC
6 A / 250 V AC
Минимальный коммутируемый ток
5 mA
Максимальный пиковый ток
24A
12A
Номинальный ток
12A
6A
|
Промежуточные реле ERM2 |
|||||
|
Тип |
Код |
Uc [V] (управляющее напряжение катушки) |
LED индикация |
Контакты |
Вес (г) |
|
ERM2-024DC 2p |
2473000 |
24 V DC |
- |
2 x CO (перекидных, In=12A AC1, 250V AC) |
33 |
|
ERM2-024DCL 2p |
2473001 |
24 V DC |
красный LED |
33 |
|
|
ERM2-024AC 2p |
2473002 |
24 V AC |
- |
33 |
|
|
ERM2-024ACL 2p |
2473003 |
24 V AC |
красный LED |
33 |
|
|
ERM2-230AC 2p |
2473004 |
230 V AC |
- |
33 |
|
|
ERM2-230ACL 2p |
2473005 |
230 V AC |
красный LED |
33 |
|
|
Промежуточные реле ERM4 |
|||||
|
Тип |
Код |
Uc [V] (управляющее напряжение катушки) |
LED индикация |
Контакты |
Вес (г) |
| ERM4-12DCL 4P |
2473021 |
12 V DC |
красный LED |
4 x CO (перекидных, In=6A AC1, 250V AC) |
33 |
| ERM4-024DC 4P |
2473006 |
24 V DC |
- |
33 |
|
| ERM4-024DCL 4P |
2473007 |
24 V DC | красный LED |
33 |
|
| ERM4-024AC 4P |
2473008 |
24 V AC |
- |
33 |
|
| ERM4-024ACL 4P |
2473009 |
24 V AC |
красный LED |
33 |
|
| ERM4-110DCL 4P ERM-220DCL 4P ERM4-230AC 4P ERM4-230ACL 4P |
2473022 |
110 V DC |
красный LED |
33 |
|
