Модули расширения для контроллеров HCQ
Для расширения аппаратной части контроллеров управления процессами (КУП) серии HCQ предназначены различные модули расширения. Они являются универсальными и подходят к обеим сериям – HCQ0 и HCQ1. В номенклатуру модулей расширения контроллеров входят модули на различное количество дискретных входов и выходов, модули аналоговых вх/вых, модуль счетчиков, модуль управления шаговым приводом, модули подключения температурных датчиков, интерфейсный модуль EtherCAT.
Список моделей:
|
МОДЕЛЬ |
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ |
|---|---|

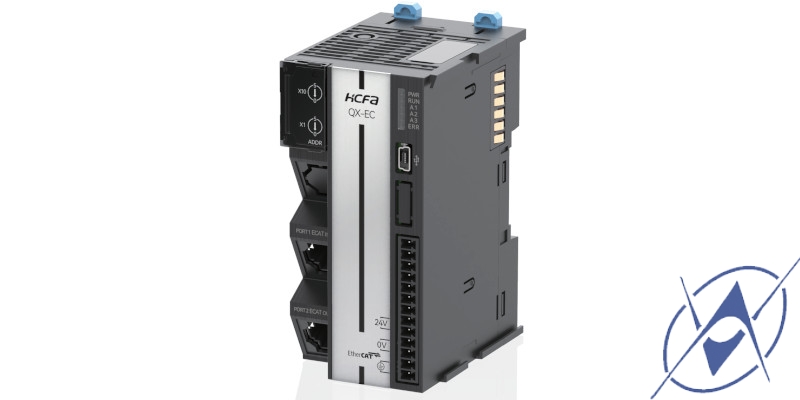

HCQX-EC01-D |
Модуль расширения интерф.EtherCAT для системы ввода/вывода HCQ, с питанием от 24В=, 1.5 Вт, до 16 модулей ввода/вывода (256/256 байт) |
HCQX-ID16-D2 |
Модуль расширения дискретного ввода для HCQ, 0.78 Вт, 16 входов 24В=, NPN/PNP |
HCQX-ID32-D2 |
Модуль расширения дискретного ввода для HCQ, 32 входа 24В=, NPN/PNP |
HCQX-OD16-D2 |
Модуль расширения дискретного вывода для HCQ, 1.32 Вт, 16 выхода 24В=, 0.25А/точка, 2А/8точек, NPN |
HCQX-OD16-D2-PNP |
Модуль расширения дискретного вывода для HCQ, 1.32 Вт, 16 выхода 24В=, 0.25А/точка, 2А/8точек, PNP |
HCQX-OD32-D2 |
Модуль расширения дискретного вывода для HCQ, 32 выхода 24В=, 0.25А/точка, 2А/8точек, NPN |
HCQX-OD32-D2-PNP |
Модуль расширения дискретного вывода для HCQ, 32 выхода 24В=, 0.25А/точка, 2А/8точек, PNP |
HCQX-MD16-D2 |
Модуль расширения дискретного ввода/вывода для HCQ, 1.032 Вт, 8 входов 24В=, NPN/PNP+8 выходов 24В=, 0.25А/точка, 2А/8точек, NPN |
HCQX-MD16-D2-PNP |
Модуль расширения дискретного ввода/вывода для HCQ, 1.032 Вт, 8 входов 24В=, NPN/PNP+8 выходов 24В=, 0.25А/точка, 2А/8точек, PNP |
HCQX-MD32-D2 |
Модуль расширения дискретного ввода/вывода для HCQ, 16 входов 24В=, NPN/PNP+16 выходов 24В=, 0.25А/точка, 2А/8точек, NPN |
HCQX-MD32-D2-PNP |
Модуль расширения дискретного ввода/вывода для HCQ, 16 входов 24В=, NPN/PNP+16 выходов 24В=, 0.25А/точка, 2А/8точек, PNP |
HCQX-AD04-D2 |
Модуль расширения аналогового ввода для HCQ, 4 канала 0..10 В / - 10..10 В / - 5..5 В / 0..5 В / 1..5 В / 0..20 мА / 4..20 мА, разрешение 1/64000, 250 мкс/канал |
HCQX-DA04-D2 |
Модуль расширения аналогового вывода для HCQ, 4 канала 0..10В / - 10..10 В / - 5..5 В / 0..5 В / 1..5 В / 0..20 мА / 4..20 мА, разрешение 1/64000, 250мкс/канал |
HCQX-TS04-D |
Модуль расширения температурного ввода для HCQ, 4 канала K, J, E, T, N, B, R, S диапазон -200..1370°C; Pt100/Pt1000, Ni100, Ni1000 диапазон-200..850°C |
HCQX-HC04-D2 |
Модуль расширения счетный (импульсных входов) для HCQ, 4 канала для подключения инкрементных энкодеров, 24В=, NPN/PNP, до 200кГц |
HCQX-PG04-D2 |
Модуль расширения высокоскоростных импульсных выходов, 24В= |
